Hệ thống tự động hóa gồm những thành phần nào?

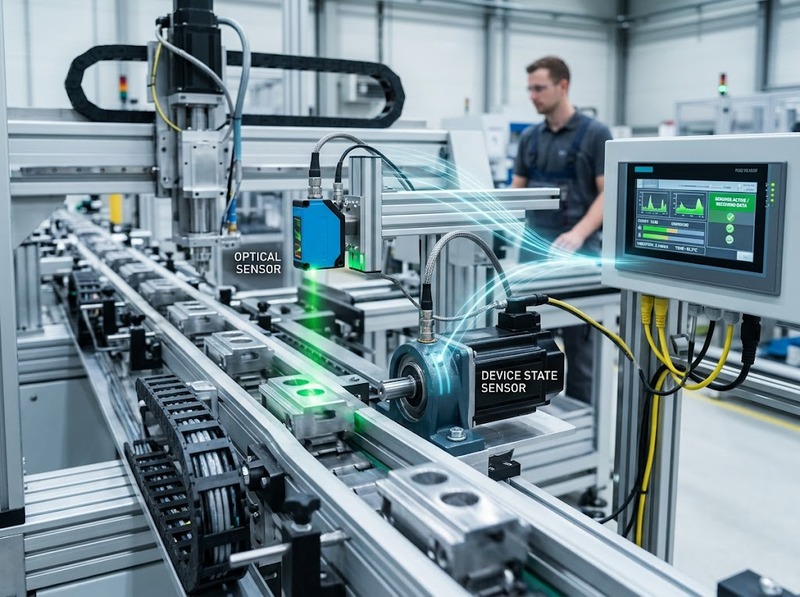

Cảm biến → Bộ điều khiển → Cơ cấu chấp hành → Đối tượng điều khiển

Trong thực tế, hệ thống còn có nguồn điện, mạng truyền thông, giao diện vận hành và các thiết bị bảo vệ. Tuy nhiên, ba nhóm giữ vai trò cốt lõi vẫn là thiết bị cảm nhận, thiết bị điều khiển và cơ cấu thực hiện. Hiểu rõ từng thành phần giúp người đọc phân biệt được hệ thống tự động hóa với một tập hợp thiết bị hoạt động rời rạc.

Cảm biến là bộ phận thu thập thông tin từ quá trình

Cảm biến là điểm đầu vào của hệ thống. Thiết bị này phát hiện một đại lượng hoặc trạng thái của đối tượng rồi chuyển đổi thành tín hiệu để bộ điều khiển có thể tiếp nhận.

Cảm biến nhận biết những gì?

Tùy ứng dụng, cảm biến có thể theo dõi nhiệt độ, áp suất, mức, lưu lượng, vị trí, tốc độ, độ ẩm, ánh sáng hoặc trạng thái có và không có của một vật thể.

Ví dụ, trong một dây chuyền đóng gói, cảm biến quang có thể phát hiện sản phẩm đi qua một vị trí xác định. Trong hệ thống bơm, cảm biến áp suất có thể cung cấp thông tin về trạng thái đường ống để bộ điều khiển quyết định cách vận hành.

Tín hiệu cảm biến được đưa vào hệ thống như thế nào?

Cảm biến có thể tạo ra tín hiệu số hoặc tín hiệu tương tự. Trong tự động hóa công nghiệp, các chuẩn tín hiệu như 4–20 mA và 0–10 V thường được sử dụng để truyền giá trị đo đến thiết bị điều khiển.

Điểm quan trọng là cảm biến không tự quyết định hệ thống phải làm gì. Nó chủ yếu cung cấp dữ liệu đầu vào; việc phân tích và đưa ra lệnh thuộc về tầng điều khiển.

Bộ điều khiển là trung tâm xử lý và ra quyết định

Nếu cảm biến trả lời câu hỏi “đang xảy ra điều gì?”, bộ điều khiển quyết định “phải làm gì tiếp theo?”.

Bộ điều khiển tiếp nhận tín hiệu đầu vào, xử lý theo chương trình hoặc thuật toán đã thiết lập, sau đó phát lệnh đến thiết bị đầu ra. Trong công nghiệp, PLC là một loại bộ điều khiển phổ biến; ngoài ra còn có bộ điều khiển chuyên dụng, PAC, DCS hoặc các nền tảng điều khiển tích hợp khác.

Bộ điều khiển hoạt động theo nguyên lý nào?

Luồng xử lý cơ bản thường diễn ra như sau:

1.    Nhận tín hiệu từ cảm biến và các thiết bị đầu vào

2.    Kiểm tra trạng thái hoặc giá trị đo

3.    So sánh với điều kiện, ngưỡng hoặc chương trình điều khiển

4.    Tính toán quyết định cần thiết

5.    Xuất tín hiệu điều khiển đến cơ cấu thực hiện

6.    Tiếp tục nhận phản hồi để điều chỉnh chu trình kế tiếp

Nhờ vòng lặp này, hệ thống có thể duy trì một quá trình theo điều kiện đã đặt thay vì phụ thuộc hoàn toàn vào thao tác thủ công.

Vì sao bộ điều khiển không thể tách rời khỏi tín hiệu đầu vào và đầu ra?

Một bộ điều khiển chỉ có thể đưa ra quyết định phù hợp khi nhận được dữ liệu đúng và có khả năng tác động đến thiết bị thực thi. Vì vậy, lỗi ở cảm biến, sai cấu hình tín hiệu hoặc sai kết nối đầu ra đều có thể làm kết quả điều khiển không đúng dù chương trình bên trong bộ điều khiển vẫn hoạt động bình thường.

Cơ cấu chấp hành biến lệnh điều khiển thành hành động

Cơ cấu chấp hành là bộ phận thực hiện tác động vật lý hoặc tác động trực tiếp lên quá trình sau khi nhận lệnh từ bộ điều khiển.

Các thiết bị thường gặp gồm động cơ điện, van điều khiển, xy lanh khí nén, xy lanh thủy lực, relay, contactor và nhiều thiết bị truyền động khác.

Cơ cấu chấp hành thực hiện những tác động nào?

Tùy đối tượng điều khiển, cơ cấu chấp hành có thể:

·         Đóng hoặc mở một van

·         Khởi động hoặc dừng động cơ

·         Thay đổi tốc độ quay

·         Điều chỉnh vị trí

·         Thay đổi lưu lượng

·         Di chuyển cơ cấu máy

·         Tác động đến cơ cấu cơ khí

Ví dụ, bộ điều khiển có thể phát lệnh tăng tốc, nhưng động cơ và thiết bị truyền động mới là phần trực tiếp tạo ra chuyển động.

Vì sao cần phân biệt cơ cấu chấp hành với bộ điều khiển?

Bộ điều khiển đưa ra quyết định, còn cơ cấu chấp hành biến quyết định đó thành hành động. Hai thành phần có quan hệ phụ thuộc nhưng không cùng chức năng. Việc phân biệt này đặc biệt quan trọng khi phân tích lỗi, vì một hệ thống có thể “ra lệnh đúng nhưng thực hiện sai” do sự cố ở tầng chấp hành.

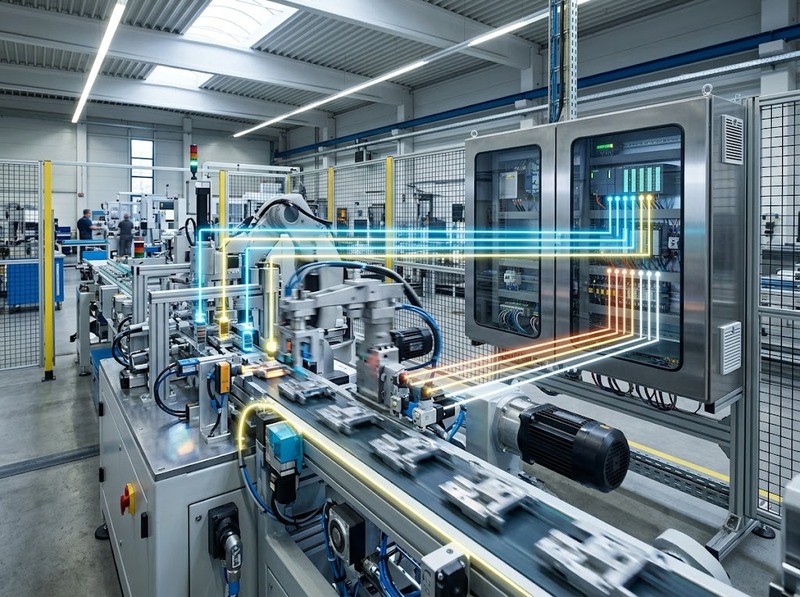

Hệ thống kết nối và giao tiếp giúp các thành phần phối hợp

Ba nhóm chính chỉ hoạt động hiệu quả khi có cơ chế truyền tín hiệu và cấp năng lượng phù hợp. Đây là lớp kết nối giữa cảm biến, bộ điều khiển, cơ cấu chấp hành và các thiết bị giám sát.

Tùy quy mô hệ thống, kết nối có thể sử dụng dây tín hiệu điểm-điểm hoặc các mạng truyền thông công nghiệp. Giao tiếp này giúp truyền dữ liệu đo, trạng thái thiết bị và lệnh điều khiển giữa các thành phần.

Ngoài đường truyền tín hiệu, hệ thống còn cần nguồn điện, thiết bị đóng cắt, bảo vệ và các phần tử phụ trợ phù hợp với thiết kế.

Giao diện vận hành và giám sát giúp con người tương tác với hệ thống

Trong những hệ thống đơn giản, người vận hành có thể chỉ cần nút nhấn, đèn báo hoặc công tắc. Với hệ thống lớn hơn, HMI hoặc SCADA có thể được sử dụng để hiển thị trạng thái, giá trị đo, cảnh báo và cho phép người vận hành thực hiện thao tác theo quyền hạn được cấu hình.

Thành phần này không phải lúc nào cũng nằm trong cấu trúc tối thiểu của một hệ thống tự động hóa. Tuy nhiên, khi yêu cầu giám sát, chẩn đoán hoặc vận hành tập trung tăng lên, giao diện người–máy trở thành lớp quan trọng để kết nối con người với quá trình điều khiển.

Các thành phần phối hợp tạo thành một vòng điều khiển hoàn chỉnh

Điểm cốt lõi của hệ thống tự động hóa không nằm ở từng thiết bị riêng lẻ mà ở cách chúng tạo thành một vòng hoạt động liên tục.

Quy trình có thể mô tả như sau:

Đối tượng thay đổi → Cảm biến phát hiện → Bộ điều khiển xử lý → Cơ cấu chấp hành tác động → Đối tượng thay đổi → Cảm biến tiếp tục phản hồi

Với hệ thống có phản hồi, bộ điều khiển không chỉ phát một lệnh rồi dừng lại. Nó tiếp tục nhận thông tin về trạng thái thực tế để xác định hệ thống đã đạt điều kiện mong muốn hay chưa.

Đây cũng là lý do một hệ thống tự động hóa thường được đánh giá theo toàn bộ chuỗi đo lường – xử lý – tác động – phản hồi, thay vì chỉ dựa vào một thiết bị trung tâm.

Có thể phân loại hệ thống tự động hóa theo vai trò của từng tầng

Nhìn từ chức năng, kiến trúc cơ bản có thể chia thành các tầng:

·         Tầng cảm nhận: cảm biến và thiết bị đầu vào thu thập trạng thái của quá trình

·         Tầng điều khiển: PLC, bộ điều khiển hoặc hệ thống điều khiển xử lý dữ liệu và tạo lệnh

·         Tầng chấp hành: động cơ, van, xy lanh và các thiết bị thực thi tạo ra tác động

·         Tầng giám sát: HMI, SCADA hoặc các giao diện khác hiển thị và hỗ trợ vận hành

·         Tầng kết nối và hỗ trợ: nguồn điện, mạng truyền thông, thiết bị đóng cắt và bảo vệ giúp toàn hệ thống hoạt động đồng bộ

Cách phân tầng này giúp việc thiết kế, bảo trì và tìm lỗi rõ ràng hơn. Khi xảy ra sự cố, kỹ thuật viên có thể lần lượt kiểm tra từ tín hiệu đầu vào, logic điều khiển, tín hiệu đầu ra đến cơ cấu thực hiện thay vì kiểm tra toàn bộ hệ thống một cách ngẫu nhiên.

Một hệ thống tự động hóa cơ bản có thể bắt đầu từ ba thành phần chính: cảm biến, bộ điều khiển và cơ cấu chấp hành. Khi yêu cầu thực tế cao hơn, hệ thống được bổ sung lớp kết nối, nguồn và bảo vệ, giao diện HMI/SCADA cùng các thiết bị giám sát và quản lý.

Hiểu đúng vai trò của từng thành phần giúp nhìn được toàn bộ logic vận hành: cảm biến cung cấp thông tin, bộ điều khiển xử lý và ra quyết định, còn cơ cấu chấp hành biến quyết định thành hành động. Đây là nền tảng để tiếp tục tìm hiểu sâu hơn về PLC, mạng truyền thông công nghiệp, điều khiển phản hồi và thiết kế hệ thống tự động hóa.

:::
