Công nghệ cảm biến thu nhận thông tin như thế nào?

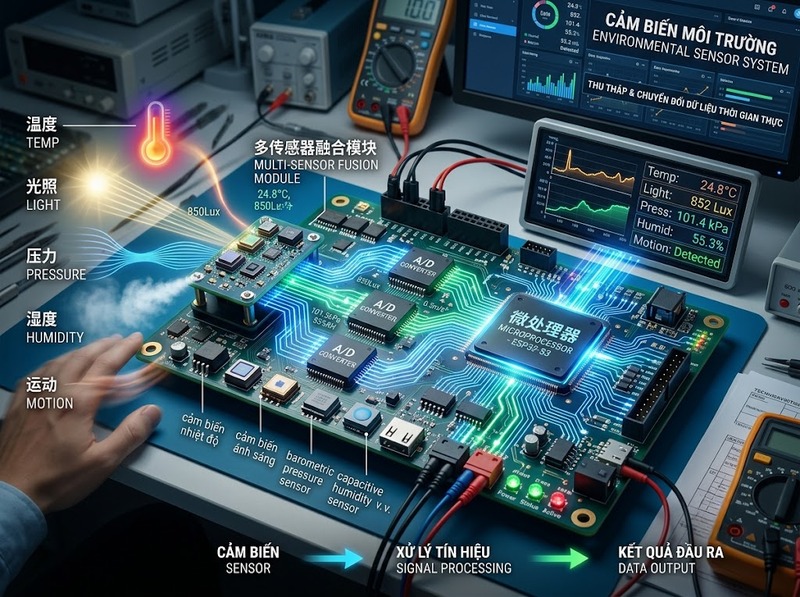

Về bản chất, cảm biến không trực tiếp “hiểu” thông tin như con người. Nó thực hiện một chuỗi biến đổi: đại lượng vật lý → đáp ứng của phần tử cảm biến → tín hiệu → xử lý → dữ liệu. Chính chuỗi này cho phép một hệ thống điện tử nhận biết những biến đổi đang xảy ra trong môi trường.

Cảm biến thực chất thu nhận loại thông tin nào?

Thông tin mà cảm biến thu nhận bắt đầu từ một đại lượng đo, thường được gọi là measurand. Đây là đặc tính của đối tượng hoặc môi trường mà hệ thống cần quan sát.

Ví dụ, một hệ thống có thể cần thu nhận:

·         Nhiệt độ của môi trường

·         Áp suất trong đường ống

·         Cường độ ánh sáng

·         Độ ẩm không khí

·         Vị trí hoặc chuyển động của vật thể

·         Gia tốc và rung động

·         Khối lượng hoặc lực tác động

·         Nồng độ của một chất

Điểm quan trọng là những đại lượng này không phải lúc nào cũng tồn tại dưới dạng tín hiệu điện có thể đưa trực tiếp vào bộ xử lý. Cảm biến đóng vai trò giao tiếp giữa thế giới vật lý và hệ thống điện tử.

Chẳng hạn, nhiệt độ có thể làm thay đổi điện trở của phần tử cảm biến; ánh sáng có thể làm thay đổi dòng điện của phần tử quang điện; lực tác động có thể tạo ra biến đổi điện áp hoặc điện tích trong một phần tử áp điện. Sự thay đổi đó trở thành cơ sở để hệ thống xác định đại lượng ban đầu.

Cảm biến biến đổi đại lượng vật lý thành tín hiệu như thế nào?

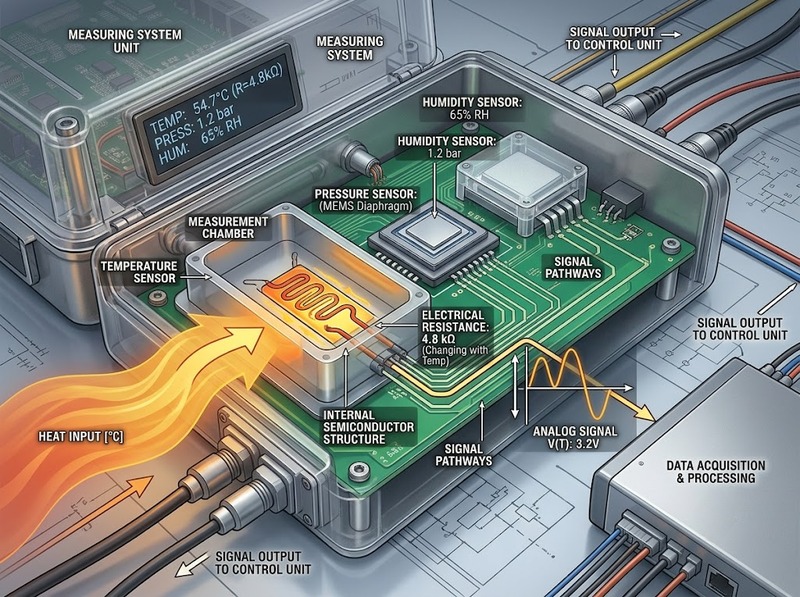

Cơ chế cốt lõi của công nghệ cảm biến là biến đổi một biến đổi vật lý thành một đại lượng tín hiệu có thể quan sát và xử lý.

Quá trình thường diễn ra theo các bước:

Đại lượng cần đo → phần tử nhạy cảm → biến đổi vật lý → tín hiệu cảm biến → điều hòa tín hiệu → chuyển đổi và xử lý dữ liệu

Phần tử nhạy cảm là nơi tương tác trực tiếp hoặc gián tiếp với đại lượng cần đo. Khi đại lượng này thay đổi, đặc tính của phần tử cũng thay đổi theo một quy luật nhất định.

Ví dụ:

·         Cảm biến nhiệt điện trở dựa trên sự thay đổi điện trở theo nhiệt độ

·         Cảm biến quang điện dựa trên sự thay đổi đáp ứng điện khi cường độ ánh sáng thay đổi

·         Cảm biến áp suất có thể biến dạng dưới tác động của áp suất và tạo ra thay đổi điện tương ứng

·         Cảm biến gia tốc có thể phát hiện sự dịch chuyển hoặc biến dạng của một cấu trúc vi cơ do gia tốc tác động

Như vậy, tín hiệu cảm biến là kết quả của quá trình chuyển đổi, chứ không phải bản thân đại lượng vật lý ban đầu.

Tín hiệu từ cảm biến được xử lý thành dữ liệu ra sao?

Tín hiệu tạo ra từ phần tử cảm biến thường chưa phải dữ liệu cuối cùng. Nó có thể rất nhỏ, chứa nhiễu hoặc chưa phù hợp với đầu vào của hệ thống xử lý.

Vì vậy, một hệ thống cảm biến thường có thêm các bước xử lý tín hiệu.

Điều hòa tín hiệu

Mạch điều hòa tín hiệu có thể thực hiện khuếch đại, lọc nhiễu, bù sai lệch hoặc chuyển đổi dạng tín hiệu để phù hợp với mạch phía sau.

Ví dụ, một tín hiệu điện áp rất nhỏ từ phần tử cảm biến có thể cần được khuếch đại trước khi đưa vào bộ chuyển đổi tương tự–số.

Chuyển đổi thành dữ liệu số

Nếu hệ thống sử dụng bộ xử lý số, tín hiệu tương tự thường được đưa qua bộ chuyển đổi ADC để biến thành giá trị số.

Sau đó, bộ vi điều khiển, bộ xử lý hoặc hệ thống máy tính có thể:

·         Tính toán giá trị đại lượng cần đo

·         Hiệu chỉnh sai số

·         Lọc dữ liệu

·         Phát hiện ngưỡng hoặc sự kiện

·         Lưu trữ dữ liệu

·         Truyền dữ liệu đến hệ thống khác

Do đó, đường đi của thông tin không kết thúc tại cảm biến. Cảm biến tạo ra tín hiệu mang thông tin, còn hệ thống xử lý biến tín hiệu đó thành dữ liệu có thể sử dụng.

Những yếu tố nào quyết định cảm biến thu nhận thông tin chính xác đến đâu?

Khả năng thu nhận thông tin của cảm biến phụ thuộc vào cả phần tử cảm biến lẫn toàn bộ chuỗi đo. Không nên đồng nhất “có tín hiệu” với “đo chính xác”.

Một số đặc tính kỹ thuật quan trọng gồm:

·         Độ nhạy: Mức thay đổi của tín hiệu đầu ra tương ứng với một thay đổi của đại lượng đầu vào

·         Độ phân giải: Mức thay đổi nhỏ nhất của đại lượng mà hệ thống có thể phân biệt

·         Độ chính xác: Mức độ gần giữa kết quả đo và giá trị thực hoặc giá trị tham chiếu

·         Độ tuyến tính: Mức độ mà quan hệ giữa đầu vào và đầu ra tuân theo mô hình tuyến tính

·         Độ lặp lại: Khả năng cho kết quả tương tự khi đo cùng điều kiện

·         Thời gian đáp ứng: Khoảng thời gian cần thiết để cảm biến phản ứng với sự thay đổi của đại lượng đo

Các đặc tính này phải được đánh giá trong điều kiện vận hành cụ thể. Một cảm biến có độ nhạy cao không mặc nhiên có độ chính xác cao, bởi tín hiệu vẫn có thể chịu ảnh hưởng của nhiễu, nhiệt độ môi trường, sai số hiệu chuẩn hoặc đặc tính của mạch đo.

Vì sao tín hiệu cảm biến có thể bị sai lệch?

Quá trình thu nhận thông tin luôn có những giới hạn. Cảm biến không đo đại lượng trong trạng thái hoàn toàn lý tưởng mà hoạt động trong một môi trường có nhiễu và nhiều yếu tố tác động đồng thời.

Một số nguồn sai lệch thường gặp là:

·         Nhiễu điện và nhiễu môi trường

·         Thay đổi nhiệt độ hoặc điều kiện vận hành

·         Sai số của phần tử cảm biến

·         Sai số của mạch điều hòa tín hiệu

·         Sai số chuyển đổi tương tự–số

·         Độ trễ hoặc hiện tượng đáp ứng không tức thời

·         Lắp đặt cảm biến không phù hợp

·         Hiệu chuẩn không chính xác hoặc bị trôi theo thời gian

Vì vậy, kết quả đo chỉ có ý nghĩa khi đường truyền thông tin từ đại lượng đo đến dữ liệu cuối cùng được kiểm soát. Trong các hệ thống yêu cầu độ tin cậy cao, việc đánh giá cảm biến phải xét cả phạm vi đo, điều kiện môi trường, đặc tính tín hiệu và phương pháp hiệu chuẩn thay vì chỉ nhìn vào tên hoặc loại cảm biến.

Công nghệ cảm biến được ứng dụng để biến dữ liệu vật lý thành thông tin như thế nào?

Giá trị thực tế của công nghệ cảm biến nằm ở khả năng kết nối thế giới vật lý với hệ thống ra quyết định.

Ví dụ, trong một hệ thống giám sát nhiệt độ, cảm biến không chỉ “đo nhiệt độ”. Nó tạo ra tín hiệu tương ứng với nhiệt độ, hệ thống xử lý chuyển tín hiệu đó thành giá trị số, sau đó phần mềm có thể sử dụng giá trị này để hiển thị, lưu trữ hoặc phát hiện tình trạng bất thường.

Chuỗi ứng dụng có thể được hiểu như sau:

Môi trường → Cảm biến → Tín hiệu → Xử lý → Dữ liệu → Thông tin phục vụ hành động

Điều này giải thích vì sao cảm biến là thành phần nền tảng trong nhiều hệ thống tự động hóa, thiết bị điện tử và hệ thống giám sát. Khi dữ liệu cảm biến được kết hợp với thuật toán hoặc hệ thống điều khiển, máy móc có thể phản ứng với những thay đổi của môi trường mà không cần con người quan sát trực tiếp.

Tóm lại, công nghệ cảm biến thu nhận thông tin bằng cách biến đổi sự thay đổi của một đại lượng vật lý hoặc hóa học thành tín hiệu có thể đo, sau đó điều hòa, chuyển đổi và xử lý tín hiệu để tạo thành dữ liệu. Cốt lõi của quá trình là mối quan hệ giữa đại lượng cần đo, đáp ứng của phần tử cảm biến và tín hiệu đầu ra. Chất lượng thông tin cuối cùng không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc vào điều kiện đo, mạch xử lý, chuyển đổi dữ liệu và hiệu chuẩn của toàn bộ hệ thống.
