Nguyên lý hoạt động công cụ khoa học được xác định thế nào?

Có thể mô tả chuỗi này bằng dạng tổng quát:

Đại lượng cần đo → tương tác với phần tử cảm nhận → biến đổi vật lý → xử lý tín hiệu → tín hiệu đầu ra → giá trị đo

Vì vậy, hai công cụ có thể cùng cho ra một giá trị nhiệt độ, áp suất hoặc cường độ ánh sáng nhưng vẫn có nguyên lý hoạt động khác nhau nếu chúng dựa trên những hiện tượng vật lý khác nhau.

Nguyên lý hoạt động của công cụ khoa học thực chất là gì?

Nguyên lý hoạt động là mối quan hệ nhân quả mô tả cách một công cụ biến một đại lượng vật lý hoặc hóa học ở đầu vào thành thông tin có thể quan sát, đọc hoặc xử lý ở đầu ra.

Điểm quan trọng là phải phân biệt đại lượng được đo với tín hiệu mà cảm biến tạo ra. Ví dụ, một công cụ có thể cần xác định nhiệt độ, nhưng phần tử cảm nhận không nhất thiết xuất trực tiếp ra “nhiệt độ”. Nó có thể tạo ra sự thay đổi điện trở, điện áp, dòng điện hoặc một đặc tính quang học. Hệ thống sau đó dùng quan hệ đã biết giữa tín hiệu này và nhiệt độ để suy ra giá trị cần đo.

Do đó, nguyên lý hoạt động thường có ba lớp:

·         Đối tượng đo: đại lượng mà người sử dụng thực sự muốn biết

·         Cơ chế chuyển đổi: hiện tượng vật lý hoặc hóa học tạo ra sự thay đổi có thể nhận biết

·         Đầu ra đo lường: tín hiệu hoặc giá trị được biểu diễn cho người dùng hoặc hệ thống xử lý

Nếu bỏ qua lớp chuyển đổi ở giữa, mô tả “thiết bị đo X” mới chỉ nói về chức năng, chưa giải thích được nguyên lý.

Nguyên lý được xác định từ mối quan hệ giữa đầu vào và đầu ra như thế nào?

Cách chắc chắn nhất để nhận diện nguyên lý là lập quan hệ giữa đại lượng đầu vào và đại lượng đầu ra rồi xác định cơ chế vật lý nối hai đại lượng đó.

Giả sử đại lượng cần đo là x, còn tín hiệu mà công cụ tạo ra là y. Trong trường hợp đơn giản, quan hệ có thể được biểu diễn:

y = f(x)

Nếu quan hệ gần tuyến tính, có thể mô tả bằng:

y = Gx b

Trong đó, G thể hiện mức độ đáp ứng của hệ thống với đầu vào, còn b đại diện cho thành phần lệch nền hoặc sai lệch không đổi trong mô hình.

Từ đây có thể đặt ra bốn câu hỏi liên tiếp:

Một là, đầu vào là gì?

Xác định đại lượng vật lý, hóa học hoặc sinh học mà công cụ cần nhận biết.

Hai là, đại lượng đó tác động lên phần tử nào?

Đây thường là cảm biến, phần tử biến đổi hoặc vùng tương tác với mẫu.

Ba là, tác động đó tạo ra thay đổi gì?

Có thể là thay đổi về điện, quang, cơ, nhiệt, từ hoặc một đặc tính khác có thể phát hiện.

Bốn là, hệ thống suy ra giá trị đo như thế nào?

Tín hiệu thô có thể cần khuếch đại, lọc, chuyển đổi, hiệu chuẩn hoặc tính toán trước khi trở thành kết quả cuối cùng.

Chính quan hệ đầu vào → đáp ứng → xử lý → đầu ra mới là phần cốt lõi để nhận diện nguyên lý.

Hiện tượng vật lý nào quyết định nguyên lý hoạt động của công cụ?

Nguyên lý hoạt động phụ thuộc trước hết vào hiện tượng mà công cụ khai thác để biến đại lượng cần đo thành tín hiệu có thể quan sát.

Một số cơ chế thường gặp gồm:

Chuyển đổi điện

Đại lượng cần đo làm thay đổi điện trở, điện áp, dòng điện, điện dung hoặc một đặc tính điện khác. Mạch đo sau đó biến đổi sự thay đổi này thành tín hiệu tương ứng.

Chuyển đổi quang

Đại lượng cần đo làm thay đổi cường độ ánh sáng, bước sóng, mức hấp thụ, phát xạ hoặc một đặc tính quang học khác. Bộ thu quang chuyển biến đổi đó thành tín hiệu có thể xử lý.

Chuyển đổi cơ học

Một lực, áp suất, khối lượng hoặc chuyển động gây ra biến dạng, dịch chuyển hoặc dao động của phần tử cơ học. Chuyển động này được chuyển tiếp thành tín hiệu đo.

Chuyển đổi nhiệt

Sự thay đổi nhiệt độ làm thay đổi một đặc tính vật liệu, chẳng hạn đặc tính điện hoặc đáp ứng nhiệt. Hệ thống dùng quan hệ đã được xác lập để suy ra nhiệt độ.

Chuyển đổi dựa trên tương tác vật chất

Trong một số công cụ phân tích, mẫu tác động lên bức xạ, điện cực, vật liệu phản ứng hoặc một phần tử nhạy. Mức độ thay đổi của đáp ứng được liên hệ với thành phần hoặc tính chất cần xác định.

Điểm cần lưu ý là cùng một đại lượng đầu vào có thể được đo bằng nhiều hiện tượng khác nhau. Vì vậy, tên đại lượng đo không đủ để xác định nguyên lý; phải xác định cả cơ chế tạo tín hiệu.

Những bộ phận nào tham gia vào chuỗi đo từ đầu vào đến đầu ra?

Một công cụ khoa học thường không hoạt động như một khối duy nhất. Nguyên lý được thể hiện qua chuỗi chức năng giữa nhiều bộ phận.

Phần tử cảm nhận là nơi đại lượng cần đo tạo ra tác động đầu tiên.

Bộ phận biến đổi chuyển tác động đó thành một đại lượng trung gian phù hợp hơn cho phép đo.

Mạch hoặc hệ thống xử lý thực hiện các chức năng như khuếch đại, lọc nhiễu, tuyến tính hóa, chuyển đổi tín hiệu hoặc tính toán.

Phần hiển thị hoặc đầu ra đưa kết quả tới người dùng, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

Có thể hình dung:

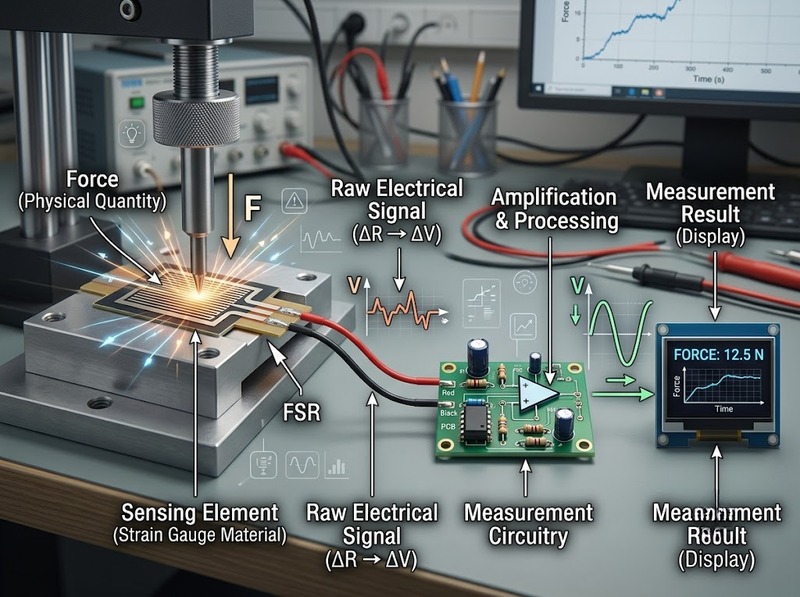

Đại lượng đo → phần tử cảm nhận → tín hiệu sơ cấp → xử lý tín hiệu → thuật toán hoặc quan hệ hiệu chuẩn → kết quả

Chuỗi này giúp tránh một hiểu lầm phổ biến: tín hiệu đầu ra không nhất thiết đồng nhất với đại lượng cần đo. Tín hiệu đầu ra có thể chỉ là đại diện gián tiếp cho đại lượng đó.

Chẳng hạn, một cảm biến có thể tạo tín hiệu điện, trong khi đại lượng cần đo là nhiệt độ. Giá trị nhiệt độ chỉ xuất hiện sau khi hệ thống sử dụng quan hệ giữa tín hiệu điện và nhiệt độ để diễn giải kết quả.

Làm thế nào kiểm tra một nguyên lý hoạt động có được mô tả đúng hay không?

Một mô tả nguyên lý chỉ đáng tin cậy khi giải thích được vì sao tín hiệu đầu ra thay đổi khi đầu vào thay đổi, đồng thời chỉ rõ điều kiện và giới hạn của mối quan hệ đó.

Có thể kiểm tra theo một chuỗi logic:

Đầu vào thay đổi → hiện tượng vật lý thay đổi → tín hiệu cảm nhận thay đổi → hệ thống xử lý thay đổi → kết quả đo thay đổi

Nếu không giải thích được một mắt xích, mô tả vẫn còn ở mức chức năng.

Ngoài cơ chế, cần kiểm tra các đặc tính đo lường có thể đánh giá khách quan như:

·         Độ nhạy

·         Độ phân giải

·         Độ chính xác

·         Độ tuyến tính

·         Độ lặp lại

·         Độ trễ

·         Khoảng đo

·         Giới hạn phát hiện, khi phù hợp

Những đặc tính này không phải bản thân nguyên lý, nhưng chúng cho biết nguyên lý đó được triển khai và giới hạn ra sao trong một hệ thống đo thực tế.

Một điểm nữa cần xác định là điều kiện áp dụng. Cùng một quan hệ đầu vào–đầu ra có thể chỉ đúng trong một khoảng nhiệt độ, áp suất, nồng độ, tần số hoặc điều kiện môi trường nhất định. Vì vậy, nguyên lý phải được hiểu cùng với phạm vi mà mô hình đo còn có giá trị.

Có thể phân biệt các công cụ khoa học bằng nguyên lý hoạt động như thế nào?

Hai công cụ cùng có chung mục đích đo không nhất thiết thuộc cùng một nguyên lý.

Ví dụ, cùng đo một đại lượng nhiệt, một thiết bị có thể dựa trên sự thay đổi của điện trở, trong khi thiết bị khác dựa trên bức xạ nhiệt. Cả hai đều hướng tới cùng một giá trị đầu ra nhưng chuỗi chuyển đổi từ đầu vào sang tín hiệu hoàn toàn khác nhau.

Cách phân biệt nên dựa trên bốn tiêu chí:

Đại lượng đầu vào

Thiết bị thực sự tương tác với cái gì?

Hiện tượng khai thác

Sự thay đổi vật lý hoặc hóa học nào được sử dụng?

Tín hiệu trung gian

Biến đổi đầu tiên được chuyển thành dạng tín hiệu nào?

Cách suy ra kết quả

Tín hiệu đó được liên hệ với đại lượng cần đo bằng mô hình, hiệu chuẩn hoặc thuật toán nào?

Nếu bốn thành phần này khác nhau, nguyên lý hoạt động cũng có thể khác nhau dù tên gọi hay chức năng bên ngoài tương tự.

Ngược lại, hai thiết bị có thể dùng cùng một nguyên lý nhưng khác về cảm biến, mạch xử lý, cấu hình hoặc mức độ tự động hóa. Vì vậy, nguyên lý hoạt động không đồng nhất với thiết kế của một mẫu thiết bị cụ thể.

Cách xác định nguyên lý hoạt động của một công cụ khoa học trong thực tế

Khi gặp một công cụ chưa quen thuộc, có thể truy nguyên theo trình tự sau:

Bước 1: Xác định đại lượng cần đo

Đừng bắt đầu từ tên thiết bị; hãy xác định chính xác giá trị mà thiết bị phải cung cấp.

Bước 2: Xác định phần tử cảm nhận

Tìm bộ phận đầu tiên chịu tác động trực tiếp bởi đại lượng cần đo.

Bước 3: Xác định hiện tượng chuyển đổi

Hỏi sự tác động đó làm thay đổi đặc tính vật lý hoặc hóa học nào.

Bước 4: Xác định tín hiệu sơ cấp

Xác định biến đổi đầu tiên mà hệ thống có thể nhận biết và đo được.

Bước 5: Truy tìm đường xử lý tín hiệu

Xem tín hiệu được khuếch đại, lọc, chuyển đổi hoặc tính toán như thế nào.

Bước 6: Kiểm tra quan hệ hiệu chuẩn và đầu ra

Xác định cách hệ thống biến tín hiệu thành giá trị cuối cùng.

Bước 7: Kiểm tra giới hạn

Xác định khoảng đo, điều kiện vận hành và những trường hợp có thể làm quan hệ đầu vào–đầu ra không còn đúng.

Làm theo chuỗi này sẽ biến một câu hỏi “thiết bị này hoạt động thế nào?” thành một mô hình có thể kiểm chứng:

Cái gì được đo → tác động lên đâu → gây ra thay đổi gì → tạo tín hiệu nào → được xử lý ra sao → suy ra giá trị nào → đúng trong điều kiện nào

Nguyên lý hoạt động của một công cụ khoa học vì thế được xác định không phải chỉ bằng chức năng của thiết bị, mà bằng cơ chế nhân quả nối đại lượng đầu vào với tín hiệu đầu ra và kết quả đo, kèm theo bằng chứng, điều kiện áp dụng và giới hạn của phép đo.
