Cách đọc giá trị điện trở dán SMD chuẩn dễ nhớ nhất

Vì sao cần biết cách đọc giá trị điện trở dán SMD?

Khi sửa chữa hoặc thiết kế mạch điện tử hiện đại, việc đọc đúng giá trị của điện trở dán SMD là yếu tố then chốt đảm bảo độ chính xác và an toàn. Nếu bạn nhầm lẫn giá trị điện trở, mạch có thể hoạt động sai, dẫn đến cháy nổ linh kiện hoặc lỗi toàn bộ hệ thống. Đặc biệt, không giống điện trở truyền thống có vạch màu, điện trở SMD dùng mã số tinh gọn, dễ gây nhầm lẫn nếu không hiểu rõ cách đọc.

Đọc đúng giá trị điện trở dán SMD giúp bạn:

• Xác định linh kiện phù hợp khi thay thế, sửa chữa.
• Kiểm tra nhanh tính chính xác của linh kiện đang sử dụng.
• Tối ưu quy trình kiểm tra, tiết kiệm thời gian tra cứu.

Ngoài ra, điện trở dán còn phổ biến trên hầu hết thiết bị công nghệ như điện thoại, máy tính, TV, thiết bị y tế… Việc đọc đúng giúp tránh nhầm lẫn dẫn đến sửa sai hoặc thay sai linh kiện.

Kiến thức cần có để đọc điện trở dán SMD

Để thực hiện đúng cách đọc giá trị điện trở dán SMD, bạn cần nắm rõ cấu trúc mã số được in trên linh kiện, cũng như cách tính giá trị tương ứng từ ký hiệu đó. Việc chuẩn bị kỹ lưỡng các kiến thức nền sẽ giúp bạn tránh sai sót và xác định đúng thông số điện trở, đặc biệt với các mã số phức tạp như EIA-96.

1. Phân loại mã điện trở SMD phổ biến

• Mã 3 chữ số (3-digit code): Ví dụ “472” = 47 * 10^2 = 4700Ω = 4.7kΩ.
• Mã 4 chữ số (4-digit code): Ví dụ “1001” = 100 * 10^1 = 1000Ω = 1kΩ.
• Mã EIA-96: Dạng đặc biệt gồm 2 chữ số 1 chữ cái, tra bảng để biết giá trị.

2. Ký hiệu và đơn vị cần nắm

• Đơn vị: ohm (Ω), kilo-ohm (kΩ), mega-ohm (MΩ).
• Ký hiệu có thể bao gồm số 0–9, chữ cái (trong EIA-96).

3. Công cụ hỗ trợ

• Bảng tra mã điện trở dán SMD (bắt buộc có để đọc EIA-96 chính xác).
• Đồng hồ vạn năng: Kiểm tra giá trị thực tế của điện trở khi nghi ngờ đọc sai.

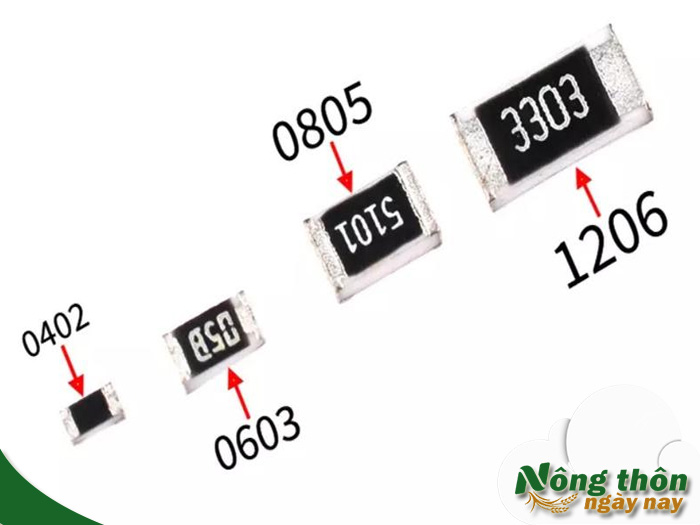

• Kính lúp hoặc kính hiển vi điện tử: Giúp nhìn rõ mã in trên điện trở, nhất là loại kích thước nhỏ như 0402 hoặc 0201.

4. Hiểu rõ hệ số nhân và sai số

• Mỗi mã đều chứa thông tin về hệ số nhân (số mũ 10) để tính giá trị điện trở.
• Một số điện trở có thể có sai số (tolerance), thường không ghi trên SMD nhưng biết giá trị sai số chuẩn sẽ giúp chọn đúng linh kiện thay thế.

5. Quy định tiêu chuẩn

• Nên hiểu quy tắc quốc tế như IEC hoặc EIA khi đọc mã – nhất là với mã đặc biệt như EIA-96.

→ Sau khi nắm rõ các yếu tố nền tảng này, bạn có thể đọc chính xác hầu hết điện trở dán SMD phổ biến hiện nay.

Cách đọc giá trị điện trở dán SMD chính xác từng bước

Không giống như điện trở truyền thống sử dụng mã màu, điện trở dán SMD sử dụng ký hiệu số hoặc ký tự in trực tiếp trên bề mặt. Dưới đây là hướng dẫn từng bước giúp bạn đọc đúng giá trị mọi loại điện trở dán – từ loại cơ bản đến nâng cao.

Bước 1: Xác định loại mã trên điện trở dán

Trước tiên, hãy quan sát kỹ ký hiệu trên bề mặt điện trở. Dựa vào độ dài và định dạng ký hiệu, bạn có thể xác định loại mã đang dùng:

• Mã 3 chữ số: Phổ biến nhất, ký hiệu gồm ba chữ số (vd: 103, 472…).
• Mã 4 chữ số: Dùng cho điện trở có giá trị lớn hơn hoặc yêu cầu độ chính xác cao (vd: 1001, 4702…).
• Mã EIA-96: Gồm 2 số 1 chữ cái, áp dụng cho điện trở có độ chính xác 1% (vd: 68C, 75D…).

→ Cách nhận biết: Nếu mã có chữ cái, rất có thể là EIA-96. Nếu chỉ toàn số, xác định theo số chữ số.

Bước 2: Áp dụng công thức đọc mã 3 chữ số

Với mã 3 chữ số, quy tắc như sau:

• 2 chữ số đầu: là giá trị cơ bản.
• Chữ số thứ 3: là hệ số nhân (số mũ của 10).

Ví dụ: 472 → 47 * 10² = 4700Ω = 4.7kΩ.

→ Dấu hiệu đọc đúng: Kết quả cuối luôn là số chia hết cho bội số 10, dễ quy đổi sang kΩ hoặc MΩ.

Bước 3: Cách đọc mã 4 chữ số chính xác

Với mã 4 chữ số, cách đọc tương tự nhưng độ chính xác cao hơn:

• 3 chữ số đầu: giá trị cơ bản.
• Chữ số thứ 4: hệ số nhân.

Ví dụ: 1001 → 100 * 10¹ = 1000Ω = 1kΩ.

→ Lưu ý: Dùng khi điện trở cần giá trị lớn hoặc chuẩn xác cao.

Bước 4: Tra bảng mã EIA-96

EIA-96 là dạng mã hóa phức tạp. Không thể tính nhẩm mà cần bảng tra cứu.

• 2 chữ số: tra trong bảng để lấy giá trị.
• Chữ cái: là hệ số nhân (A = ×1, B = ×10…).

Ví dụ: 68C → tra bảng “68” = 499Ω; “C” = ×100 → 499 * 100 = 49.9kΩ.

→ Mẹo xử lý: In sẵn bảng mã EIA-96 hoặc tải app hỗ trợ để tra nhanh.

Bước 5: Dùng đồng hồ vạn năng để kiểm tra

Khi nghi ngờ mã mờ, khó đọc hoặc để xác minh kết quả, hãy dùng đồng hồ vạn năng:

• Đặt thang đo về Ohm.
• Chạm que đo vào hai đầu điện trở.
• Đọc kết quả và đối chiếu với giá trị tính được.

→ Cảnh báo: Đảm bảo điện trở đã tách khỏi mạch hoặc không có nguồn điện khi đo.

Bước 6: Ghi nhớ quy đổi đơn vị

Sau khi tính được giá trị:

• Nếu >1000Ω → đổi sang kΩ.
• Nếu >1000000Ω → đổi sang MΩ.

Ví dụ: 4700Ω = 4.7kΩ, 1,000,000Ω = 1MΩ.

→ Cách học nhanh: Ghi nhớ mốc 1kΩ = 1000Ω, 1MΩ = 1,000,000Ω để quy đổi dễ dàng.

Bước 7: Tạo bảng tra nhanh cho cá nhân

Với kỹ thuật viên, việc tự tạo bảng tra mã phổ biến sẽ giúp tiết kiệm thời gian:

• Mã 103 = 10kΩ
• Mã 104 = 100kΩ
• Mã 472 = 4.7kΩ
• Mã 1001 = 1kΩ

→ Gợi ý: In bảng và dán gần khu vực làm việc hoặc lưu vào điện thoại.

Như vậy, chỉ với 7 bước thực tế trên, bạn hoàn toàn có thể đọc chính xác mọi loại giá trị điện trở dán SMD từ cơ bản đến phức tạp.

Lỗi thường gặp khi đọc điện trở dán SMD

Dù cách đọc giá trị điện trở dán SMD không quá phức tạp, nhưng trên thực tế, rất nhiều kỹ thuật viên, đặc biệt là người mới bắt đầu, dễ gặp phải các sai lầm làm sai lệch giá trị điện trở. Những lỗi này không chỉ gây hỏng hóc linh kiện mà còn ảnh hưởng đến độ chính xác và an toàn của toàn mạch điện tử.

Dưới đây là các lỗi phổ biến nhất cần chú ý:

1. Hiểu sai loại mã ký hiệu

Nhiều người nhầm lẫn giữa mã 3 chữ số và 4 chữ số, hoặc không phân biệt được mã EIA-96, dẫn đến tính sai giá trị.

• Ví dụ nhầm lẫn: “1001” không phải là 1001Ω mà là 1kΩ.
• Cảnh báo: Nếu mã có chữ cái (như 68C), tuyệt đối không áp dụng quy tắc số, phải tra bảng EIA-96.
• Giải pháp: Luôn kiểm tra kỹ số lượng ký tự và định dạng mã trước khi đọc.

2. Không quy đổi đơn vị đúng chuẩn

Một số người không đổi đơn vị dẫn đến chọn sai linh kiện:

• Ví dụ: đọc “472” = 4700Ω nhưng không đổi → chọn sai 470Ω thay vì 4.7kΩ.
• Lưu ý: Sau khi tính, luôn chuyển sang kΩ hoặc MΩ nếu giá trị lớn, tránh nhầm lẫn.

3. Đọc nhầm do mã mờ, kích thước nhỏ

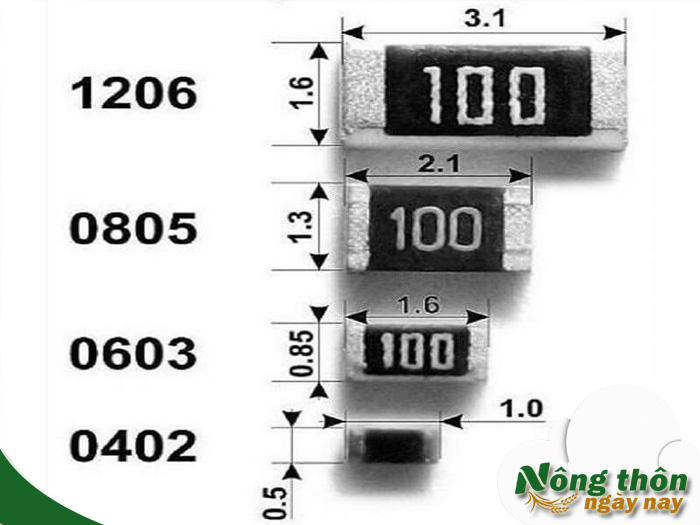

Nhiều điện trở dán có kích thước rất nhỏ (0201, 0402), khiến mã in bị nhòe hoặc khó nhìn thấy, dễ đọc sai hoặc không đọc được.

• Lỗi thường gặp: đọc nhầm “6” thành “8” hoặc “3” thành “8”.
• Mẹo xử lý: Luôn dùng kính lúp hoặc kính hiển vi điện tử khi làm việc với điện trở nhỏ.

4. Không dùng đồng hồ vạn năng kiểm tra chéo

Phụ thuộc hoàn toàn vào mã, không kiểm tra bằng đồng hồ → dễ sai lệch nếu mã in lỗi hoặc mạch đã thay đổi điện trở do nhiệt, chập cháy.

• Thực tế: điện trở cũ hoặc qua sử dụng có thể thay đổi giá trị.
• Khuyến nghị: Luôn kiểm tra lại bằng đồng hồ vạn năng, nhất là trước khi lắp vào mạch.

5. Sai lầm khi tự đo trên mạch đang hoạt động

Đo điện trở trực tiếp trên mạch có điện → kết quả sai lệch hoàn toàn hoặc gây hỏng đồng hồ.

• Cảnh báo nguy hiểm: có thể làm đoản mạch, hỏng thiết bị.
• Cách an toàn: chỉ đo khi mạch đã ngắt điện và tốt nhất tháo rời điện trở khỏi mạch.

6. Không cập nhật chuẩn mã hóa mới

Một số mã điện trở mới dùng quy tắc khác biệt hoặc tùy chỉnh theo nhà sản xuất (ví dụ: mã 2 số đặc biệt trong thiết bị công nghiệp).

• Lời khuyên: Thường xuyên cập nhật bảng mã mới, đặc biệt với thiết bị nhập khẩu.

→ Tóm lại, với những lỗi kể trên có thể gây hậu quả nghiêm trọng, nhất là trong thiết bị yêu cầu độ chính xác cao. Do đó, việc áp dụng cách đọc giá trị điện trở dán SMD không chỉ là kỹ năng mà còn là quy trình cần sự cẩn trọng, kiểm tra chéo và thói quen làm việc an toàn.

Cách nhận biết đã đọc đúng điện trở dán SMD

Sau khi đọc và tính toán giá trị điện trở dán SMD, bạn cần xác định xem kết quả đó có đúng với thực tế hay không. Việc xác nhận này không chỉ giúp tránh sai sót mà còn nâng cao độ tin cậy khi lắp ráp, sửa chữa hoặc kiểm tra thiết bị điện tử.

Dưới đây là những dấu hiệu và cách kiểm tra thực tế giúp bạn đánh giá độ chính xác sau khi đọc giá trị điện trở dán SMD:

1. So sánh với sơ đồ mạch hoặc linh kiện tương tự

Nếu bạn có sơ đồ mạch điện, hãy tra vị trí linh kiện và giá trị thiết kế:

• Dấu hiệu đúng: Giá trị đọc được trùng khớp với thông số trên sơ đồ mạch.
• Nếu không có sơ đồ: So sánh với điện trở cùng loại trong mạch để đối chiếu.
• Kiểm tra nhanh: Nếu mạch đối xứng, điện trở cùng vị trí ở hai bên thường giống nhau.

2. Đo kiểm giá trị thực bằng đồng hồ vạn năng

Cách đáng tin cậy nhất là đo điện trở thực tế để đối chiếu kết quả đọc được:

• Đặt thang đo Ohm.
• Chạm que vào hai đầu điện trở (đảm bảo không có nguồn điện).
• Đọc kết quả và so sánh với giá trị đã tính.
• Dấu hiệu đọc đúng: Sai số <5% giữa giá trị đo và giá trị lý thuyết (với điện trở thường), <1% nếu là loại chính xác cao.

3. Kiểm tra phản hồi mạch sau lắp đặt

Nếu đã thay thế hoặc lắp lại điện trở:

• Dấu hiệu làm đúng: Thiết bị hoạt động bình thường, không nóng, không có hiện tượng chập, cháy, tín hiệu điện ổn định.
• Nếu thiết bị không hoạt động, cần kiểm tra lại giá trị điện trở vừa lắp có đúng không.
• Lưu ý: Một điện trở sai giá trị có thể làm toàn mạch hỏng hoặc ngắt tín hiệu.

4. Nhận diện các giá trị điện trở phổ biến

Một số giá trị thường gặp: 10Ω, 100Ω, 1kΩ, 4.7kΩ, 10kΩ, 100kΩ, v.v.

• Nếu giá trị bạn tính ra nằm trong danh sách thông dụng → khả năng cao đã đúng.
• Nếu là giá trị “lẻ” như 347Ω, 3.92kΩ → cần kiểm tra kỹ vì có thể nhầm mã hoặc sai bước tính.
• Nên nhớ, điện trở thường theo chuẩn E12, E24 – giá trị chia theo các bước nhất định, không ngẫu nhiên.

5. So sánh trước–sau khi thay thế

Nếu bạn vừa thay một điện trở dán SMD:

• Trước: Thiết bị lỗi, tín hiệu sai.
• Sau: Thiết bị hoạt động ổn, không có lỗi.

Đây là dấu hiệu rõ ràng nhất bạn đã đọc và chọn đúng giá trị điện trở.

Tóm lại, việc đọc đúng giá trị điện trở dán SMD cần đi kèm kiểm tra thực tế, đo lường kỹ càng để đảm bảo an toàn và chính xác. Đừng chỉ tin vào con số đã tính – hãy xác thực bằng thiết bị và hiệu quả thực tế.

5 dạng mã điện trở dán SMD phổ biến và cách phân biệt

Để áp dụng đúng cách đọc giá trị điện trở dán SMD, việc đầu tiên là xác định loại mã đang sử dụng. Chỉ với 5 dạng mã phổ biến, bạn có thể đọc chính xác phần lớn điện trở dán ngoài thực tế, tránh nhầm lẫn và không mất thời gian tra cứu.

1. Mã 3 chữ số (3-digit code)

Đặc điểm:

• Gồm 3 chữ số, trong đó 2 số đầu là giá trị cơ bản, số thứ 3 là bội số 10.
• Sai số thường 5% hoặc 10%.

Ví dụ:

• 472 → 47 * 10² = 4.7kΩ
• 103 → 10 * 10³ = 10kΩ

Ứng dụng: Điện trở thông dụng, thiết bị gia dụng, mạch cơ bản.

2. Mã 4 chữ số (4-digit code)

Đặc điểm:

• Tương tự mã 3 số nhưng dùng cho giá trị lớn hơn.
• 3 số đầu là giá trị cơ bản, số thứ 4 là bội số 10.

Ví dụ:

• 1001 → 100 * 10¹ = 1kΩ
• 4702 → 470 * 10² = 47kΩ

Ứng dụng: Mạch nguồn, mạch yêu cầu chính xác cao.

3. Mã EIA-96 (2 số 1 chữ cái)

Đặc điểm:

• 2 chữ số tra bảng để biết giá trị gốc.
• Chữ cái là hệ số nhân (A = ×1, B = ×10, C = ×100…).

Ví dụ:

• 68C → bảng 68 = 499Ω; C = ×100 → 49.9kΩ

Ứng dụng: Mạch chính xác cao, thiết bị công nghệ cao, y tế.

4. Mã 0 (zero ohm jumper)

Đặc điểm:

• Chỉ có ký hiệu “0” hoặc “000”.
• Không có điện trở thực – dùng làm cầu nối.

Ứng dụng: Thay dây dẫn, cầu nối trong mạch in.

→ Cảnh báo: Không tính toán, không đo; chỉ kiểm tra kết nối thông mạch.

5. Mã tùy chỉnh theo nhà sản xuất

Đặc điểm:

• Một số hãng dùng mã riêng, không theo chuẩn.
• Có thể gồm ký hiệu, số và màu sắc riêng biệt.

Cách xử lý:

• Tra cứu trên datasheet chính hãng.
• Không đoán mã – dễ sai lệch hoàn toàn.

Bảng tổng hợp nhanh

Việc nắm vững 5 dạng mã phổ biến giúp bạn đọc chính xác 95% điện trở dán SMD ngoài thị trường. Với mã lạ, cần tra cứu hãng sản xuất để đảm bảo đúng giá trị và an toàn khi thay thế, sửa chữa.

Đọc đúng giá trị điện trở dán SMD là kỹ năng cơ bản nhưng quan trọng trong sửa chữa, thiết kế mạch điện tử. Chỉ cần nắm vững quy tắc mã hóa và cách kiểm tra kết quả, bạn có thể dễ dàng xác định thông số mọi loại điện trở dán. Hãy áp dụng ngay để tránh sai sót và nâng cao hiệu quả công việc.
