Phạm vi đo thiết bị ảnh hưởng lựa chọn công cụ thế nào?

Phạm vi đo thiết bị là gì và vì sao phải xác định trước?

Phạm vi đo là khoảng giá trị từ giới hạn thấp nhất đến giới hạn cao nhất mà một thiết bị hoặc một thang đo được thiết kế để đo trong những điều kiện quy định. Chẳng hạn, một cảm biến nhiệt có thể được thiết kế cho khoảng từ -50 °C đến 150 °C, trong khi một đồng hồ đo điện áp có thể có nhiều thang đo khác nhau.

Về bản chất, phạm vi đo trả lời câu hỏi: giá trị cần quan sát có nằm trong vùng mà công cụ có thể đo một cách hợp lệ hay không?

Điều này cần được xác định trước khi quan tâm đến các đặc tính khác. Nếu giá trị thực tế vượt quá giới hạn của thiết bị, kết quả có thể bị bão hòa, sai lệch hoặc thiết bị không thể thực hiện phép đo. Nếu phạm vi được chọn không phù hợp với vùng giá trị cần quan sát, việc thiết bị có độ phân giải danh nghĩa cao cũng không giải quyết được vấn đề.

Vì vậy, khi xác định phạm vi đo thiết bị, cần bắt đầu từ đại lượng và khoảng giá trị dự kiến của đối tượng, thay vì bắt đầu từ tên hoặc loại dụng cụ.

Phạm vi đo ảnh hưởng thế nào đến độ chính xác và độ phân giải?

Phạm vi đo và độ chính xác không phải là cùng một thông số, nhưng chúng có quan hệ trực tiếp trong nhiều hệ thống đo.

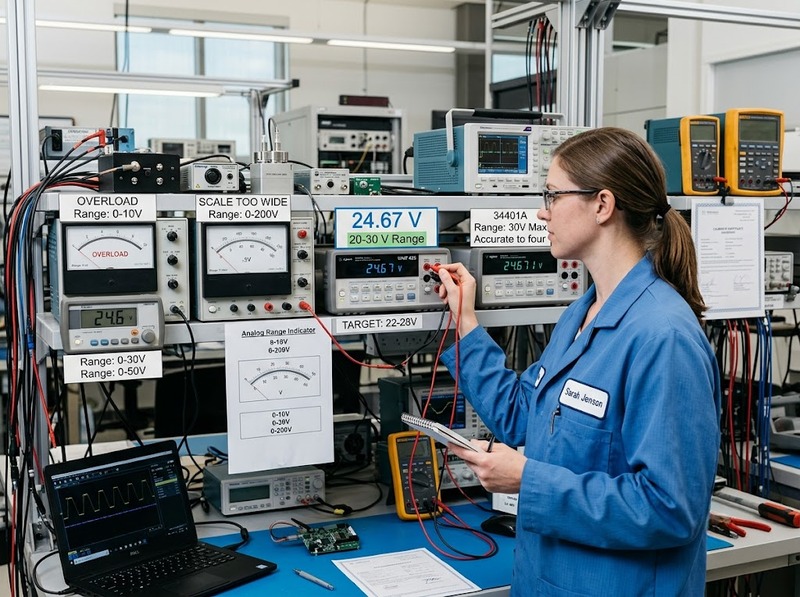

Với thiết bị có sai số được quy định theo phần trăm toàn thang đo, cùng một tỷ lệ sai số sẽ tương ứng với sai số tuyệt đối lớn hơn khi sử dụng thang đo có giới hạn lớn hơn. Ví dụ, nếu một thiết bị có sai số ±1% toàn thang đo, thang 0–10 V tương ứng với ±0,1 V, còn thang 0–100 V có thể tương ứng với ±1 V theo cách quy định này. Khi đó, dùng thang quá rộng để đo một tín hiệu nhỏ có thể làm kết quả kém thuận lợi về mặt độ chính xác tuyệt đối.

Độ phân giải cũng cần được xem xét. Với một thiết bị số, số chữ số hiển thị hoặc bước lượng tử hóa xác định mức thay đổi nhỏ nhất mà hệ thống có thể biểu diễn. Với thiết bị tương tự, khoảng chia của thang đo đóng vai trò tương tự.

Điểm quan trọng là không thể kết luận rằng phạm vi càng rộng thì thiết bị càng tốt. Một thiết bị có phạm vi rất rộng chỉ có lợi khi đại lượng cần đo thực sự biến thiên trong vùng đó và các đặc tính về độ chính xác, độ phân giải vẫn đáp ứng yêu cầu.

Chọn phạm vi đo dựa trên giá trị cần quan sát như thế nào?

Quy trình lựa chọn nên đi từ giá trị cần đo đến thang đo phù hợp, thay vì chọn thiết bị trước rồi mới tìm cách sử dụng.

Xác định khoảng giá trị dự kiến

Trước tiên cần ước lượng giá trị nhỏ nhất, lớn nhất và mức biến thiên có thể xảy ra trong quá trình đo. Nếu chưa biết chính xác, có thể sử dụng dữ liệu từ phép đo sơ bộ, tài liệu kỹ thuật hoặc điều kiện vận hành của đối tượng.

Khoảng dự kiến này là cơ sở để kiểm tra thiết bị có bao phủ đầy đủ vùng cần quan sát hay không.

Kiểm tra giới hạn trên và giới hạn dưới

Cả hai giới hạn đều quan trọng. Thiết bị không chỉ cần chịu được giá trị lớn nhất mà còn phải có khả năng phản ánh giá trị nhỏ nhất có ý nghĩa đối với phép đo.

Ví dụ, nếu cần theo dõi một tín hiệu chỉ dao động quanh vài milivolt, việc chọn một thang đo có giới hạn rất lớn có thể không mang lại lợi thế nếu độ phân giải hoặc sai số của thang đó không đủ để phân biệt những thay đổi nhỏ.

Chọn phạm vi có vùng làm việc phù hợp

Nếu thiết bị có nhiều thang đo, nên ưu tiên thang bao phủ toàn bộ giá trị cần đo nhưng không rộng một cách không cần thiết, với điều kiện thang đó đáp ứng yêu cầu về an toàn và thông số kỹ thuật.

Nguyên tắc này giúp cân bằng ba yêu cầu: không vượt giới hạn đo, đủ độ phân giải và đạt độ chính xác cần thiết.

Khi nào nên chọn phạm vi rộng và khi nào nên chọn phạm vi hẹp?

Không có một quy tắc rằng lúc nào cũng phải chọn phạm vi hẹp nhất. Quyết định phụ thuộc vào đặc tính của đại lượng đo và mục tiêu của phép đo.

Phạm vi rộng phù hợp khi giá trị thực tế có thể biến động mạnh hoặc chưa được biết chắc chắn. Nó cũng hữu ích ở giai đoạn khảo sát ban đầu, khi cần xác định mức độ của đại lượng trước khi chuyển sang phép đo chi tiết hơn.

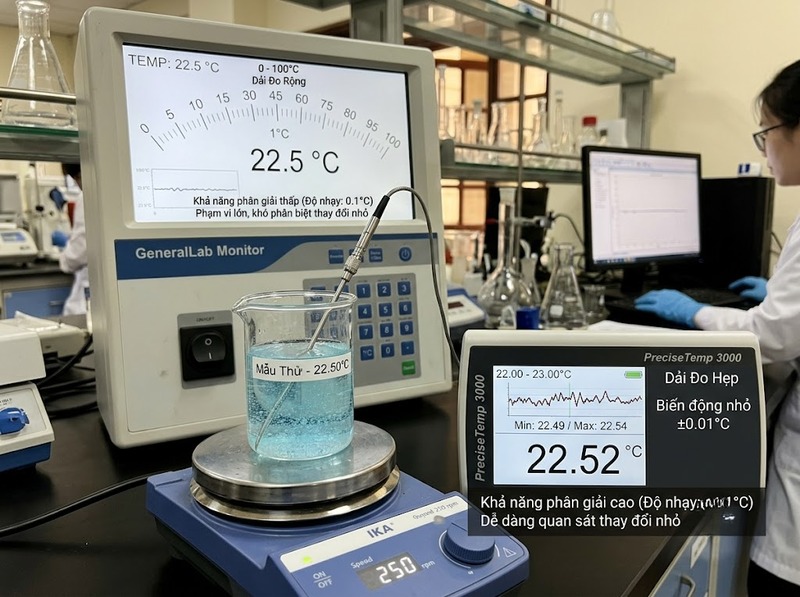

Phạm vi hẹp hơn thường có lợi khi vùng giá trị đã biết tương đối rõ và phép đo yêu cầu phân biệt những thay đổi nhỏ. Trong trường hợp thiết bị có nhiều thang đo, chọn thang gần với vùng giá trị cần quan sát có thể cải thiện khả năng đọc và tận dụng tốt hơn độ phân giải của thiết bị.

Tuy nhiên, phạm vi hẹp không được đánh đổi bằng khả năng đo quá giới hạn. Nếu giá trị thực tế có thể vượt thang, cần tính đến biên an toàn và điều kiện bất thường trước khi lựa chọn.

Do đó, trade-off không đơn giản là rộng tốt hay hẹp tốt, mà là phạm vi nào bao phủ được giá trị cần đo trong khi vẫn đáp ứng yêu cầu về độ chính xác, độ phân giải và an toàn.

Phạm vi đo không nên được đánh giá tách rời thông số kỹ thuật

Chỉ nhìn vào khoảng đo là chưa đủ để đánh giá một công cụ khoa học. Sau khi xác định thiết bị có phạm vi phù hợp, cần kiểm tra các thông số liên quan đến chất lượng phép đo.

Các thông số quan trọng có thể gồm:

·         Độ chính xác

·         Độ phân giải

·         Độ không đảm bảo đo

·         Độ lặp lại

·         Độ tuyến tính

·         Độ ổn định

·         Điều kiện môi trường làm việc

·         Giới hạn quá tải

·         Đặc tính đáp ứng của cảm biến

Ví dụ, hai thiết bị cùng đo được từ 0 đến 100 °C nhưng chưa chắc tương đương. Một thiết bị có thể có độ phân giải 0,1 °C và độ chính xác được công bố ở mức phù hợp với phép đo; thiết bị còn lại có thể có thông số khác đáng kể. Vì vậy, phạm vi đo chỉ là điều kiện cần để thiết bị phù hợp, không phải tiêu chí duy nhất để quyết định chất lượng phép đo.

Trong các phép đo khoa học hoặc kỹ thuật, thông số phải được đối chiếu với yêu cầu của phương pháp và tiêu chuẩn áp dụng, thay vì chỉ dựa vào mô tả như “đo được khoảng rộng” hay “độ chính xác cao”.

Những sai lầm thường gặp khi chọn phạm vi đo thiết bị

Một sai lầm phổ biến là chọn thiết bị dựa trên giá trị cực đại mà không xem xét vùng giá trị thực tế cần phân giải. Cách làm này có thể dẫn đến việc sử dụng thang quá rộng cho một tín hiệu nhỏ.

Sai lầm thứ hai là chỉ kiểm tra xem giá trị cần đo có “nằm trong phạm vi” hay không mà bỏ qua độ chính xác và độ phân giải. Một phép đo nằm trong giới hạn thiết bị vẫn có thể không đạt chất lượng cần thiết nếu sai số hoặc khả năng phân biệt thay đổi quá lớn.

Sai lầm thứ ba là không tính đến biến động bất thường. Nếu đại lượng có thể vượt giá trị dự kiến trong quá trình vận hành, chọn phạm vi vừa khít với giá trị danh nghĩa có thể tạo ra rủi ro quá tải hoặc mất dữ liệu.

Cuối cùng, không nên dùng một thiết bị có phạm vi rộng chỉ vì nó “đa năng” nếu phép đo thực tế cần một cấu hình chuyên biệt hơn. Giá trị của công cụ nằm ở mức độ phù hợp với nhiệm vụ đo, không chỉ ở độ rộng của thông số.

Khi lựa chọn, có thể kiểm tra theo thứ tự: giá trị cần đo → khoảng biến thiên → giới hạn thiết bị → độ phân giải → độ chính xác → điều kiện sử dụng → yêu cầu tiêu chuẩn hoặc phương pháp đo. Cách tiếp cận này giúp phạm vi đo trở thành một tiêu chí kỹ thuật thực sự thay vì chỉ là một con số trong bảng thông số.

Vì vậy, phạm vi đo thiết bị phù hợp nhất là phạm vi bao phủ đầy đủ giá trị cần quan sát và biến thiên có thể xảy ra, đồng thời cho phép thiết bị đạt độ chính xác, độ phân giải và điều kiện vận hành cần thiết. Thiết bị có phạm vi lớn hơn không mặc nhiên tốt hơn; thiết bị có phạm vi hẹp hơn cũng không mặc nhiên chính xác hơn. Lựa chọn đúng phải dựa trên yêu cầu thực tế của phép đo và toàn bộ thông số kỹ thuật liên quan.
