Cách tối ưu hệ thống thông gió tự nhiên bằng miệng gió khuếch tán

Vì sao cần tối ưu hệ thống thông gió tự nhiên?

Trên thực tế, nhiều hệ thống thông gió tự nhiên hoạt động kém hiệu quả do thiết kế chưa tối ưu miệng gió, hướng gió và lưu lượng phân bố không đồng đều. Hậu quả là không khí tù đọng, nhiệt tích tụ, người sử dụng cảm thấy khó chịu dù không dùng điều hòa. Việc tối ưu hệ thống thông gió tự nhiên bằng miệng gió khuếch tán giúp cải thiện sự lưu thông không khí, tiết kiệm điện năng, và nâng cao hiệu quả thông thoáng của công trình.

Miệng gió khuếch tán (Diffuser Grille) đóng vai trò điều hướng và phân tán không khí tự nhiên sao cho đều, hạn chế dòng gió “thổi thẳng” gây khó chịu hoặc tạo vùng chết không thông gió. Tuy nhiên, nếu lựa chọn sai kiểu miệng gió, bố trí sai vị trí hoặc lắp đặt không đúng kỹ thuật, hệ thống sẽ không đạt được hiệu quả như kỳ vọng.

Một số lợi ích nổi bật khi tối ưu hóa đúng cách:

• Tăng hiệu quả luân chuyển không khí: phân bổ gió đều khắp phòng, loại bỏ khí tù.
• Giảm nhiệt độ tích tụ: đặc biệt trong các vùng áp mái, khu vực kín hoặc khu công nghiệp.
• Tối ưu lưu lượng và tốc độ gió: tạo cảm giác dễ chịu cho người sử dụng.
• Tiết kiệm chi phí vận hành: giảm phụ thuộc vào quạt cơ hoặc điều hòa.
• Nâng cao tuổi thọ thiết bị: hệ thống không bị quá tải do lưu lượng sai lệch.

Tóm lại, việc tối ưu không chỉ mang ý nghĩa cải thiện môi trường sống, mà còn là một phần không thể thiếu trong các tiêu chuẩn thiết kế công trình bền vững, thân thiện với môi trường (Green Building, LEED…).

Cần chuẩn bị gì trước khi tối ưu miệng gió khuếch tán?

Để quá trình tối ưu thông gió tự nhiên bằng miệng gió khuếch tán đạt hiệu quả cao nhất, người thực hiện cần có sự chuẩn bị kỹ lưỡng cả về kỹ thuật lẫn công cụ hỗ trợ. Dưới đây là các yếu tố bắt buộc cần có trước khi tiến hành.

1. Bản vẽ hệ thống thông gió hiện tại

Phải nắm rõ layout hệ thống: vị trí miệng gió, kích thước, hướng gió, cao độ, lưu lượng, loại miệng gió đang dùng (hướng đơn, hướng đôi, 4 hướng…). Bản vẽ nên có mặt bằng bố trí và mặt cắt để phân tích hiệu quả dòng khí.

2. Dữ liệu đo đạc thực tế

• Lưu lượng gió tại từng miệng (CFM hoặc m³/h)
• Tốc độ gió (m/s)
• Chênh áp giữa các không gian (Pa)
• Nhiệt độ & độ ẩm từng khu vực

3. Dụng cụ hỗ trợ kiểm tra và hiệu chỉnh

• Máy đo lưu lượng gió (Anemometer hoặc Balometer)
• Máy đo áp suất tĩnh (Manometer)
• Laser đo khoảng cách (xác định cao độ lắp đặt chuẩn)
• Camera nhiệt (nếu cần kiểm tra độ chênh nhiệt)

4. Miệng gió khuếch tán phù hợp

Tùy từng không gian mà chọn:

• Miệng gió tấm tròn (Round Diffuser) – phân tán đều

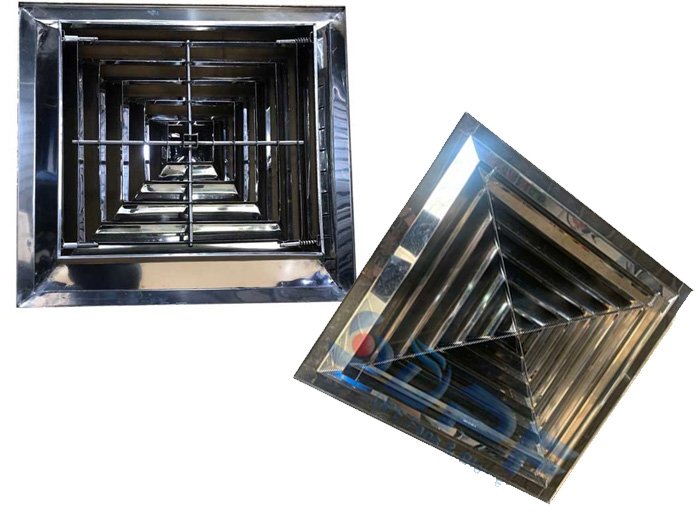

• Miệng gió vuông 4 hướng – phù hợp không gian rộng
• Miệng gió khe dài (Linear Slot Diffuser) – cho khu vực hành lang, văn phòng

Lưu ý chọn loại có chân viền chống rò rỉ áp suất, có thể lắp kèm van chỉnh gió (VCD) nếu cần điều tiết cục bộ.

5. Kiến thức nền tảng HVAC cơ bản

Người thực hiện cần hiểu:

• Cách tính tổn thất áp lực
• Nguyên lý Bernoulli & Venturi trong dòng khí
• Đặc điểm luồng khí theo kiểu dòng hỗn hợp hoặc dòng phân tầng
• Tiêu chuẩn ASHRAE, TCVN về thông gió tự nhiên

6. Các yếu tố môi trường tác động

• Hướng gió tự nhiên chủ đạo
• Chướng ngại vật cản gió (kính, vách, tường ngăn)
• Nhiệt độ bên ngoài và hiệu ứng nhiệt tường bao

Việc chuẩn bị kỹ lưỡng không chỉ giúp quá trình tối ưu diễn ra nhanh chóng, mà còn đảm bảo độ chính xác, hạn chế rủi ro về sau. Ở bước tiếp theo, chúng ta sẽ đi vào quy trình tối ưu hóa miệng gió khuếch tán cho hệ thống thông gió tự nhiên một cách cụ thể và dễ triển khai.

Cách tối ưu miệng gió khuếch tán trong thông gió tự nhiên

Trong môi trường thực tế, miệng gió khuếch tán thường bị lắp đặt sai hướng, chọn sai kích thước hoặc bố trí không phù hợp với đặc điểm dòng khí. Dưới đây là quy trình 6 bước tối ưu hóa hệ thống thông gió tự nhiên bằng miệng gió khuếch tán, giúp cải thiện phân bố không khí, giảm áp lực và tăng hiệu quả làm mát tự nhiên.

Đánh giá hiện trạng lưu lượng và hướng gió

Trước khi thay đổi bất cứ cấu phần nào, cần đo đạc lưu lượng gió, áp suất và xác định hướng gió thực tế tại từng miệng. Sử dụng thiết bị đo lưu lượng (Balometer hoặc Anemometer) và máy đo áp suất tĩnh để ghi lại số liệu. Từ đó, xác định khu vực thiếu gió, bị rò rỉ hoặc có vùng chết.

→ Có thể dùng giấy mỏng hoặc khói test để phát hiện dòng khí yếu mắt thường khó thấy.

Chọn loại miệng gió khuếch tán phù hợp từng khu vực

Tùy vào kích thước và chức năng không gian mà chọn kiểu miệng gió:

• Phòng kín nhỏ: miệng gió tròn (khuếch tán đều 360°)
• Không gian mở: miệng gió vuông 4 hướng
• Hành lang dài: miệng gió khe dài (Linear Slot)

→ Đảm bảo miệng gió có chân viền khít, độ khuếch tán rộng và dễ bảo trì. Nếu cần, nên dùng loại có van chỉnh lưu lượng tích hợp.

Điều chỉnh vị trí lắp đặt và hướng xả gió

Vị trí và góc xả gió quyết định hiệu quả phân bố khí. Tránh bố trí miệng gió quá sát trần, gần tường hoặc gần các vật cản cao (tủ, vách ngăn). Góc xả nên hướng về vùng có người sử dụng nhưng không gây luồng gió thổi trực tiếp vào mặt.

→ Dấu hiệu đúng: Gió phân bố lan đều, không gây “nóng – lạnh cục bộ” trong phòng.

Cân chỉnh lưu lượng và áp suất tại từng miệng

Sau khi lắp đặt, dùng van VCD để điều chỉnh lưu lượng tại từng miệng gió sao cho tổng hệ thống đạt phân bố hợp lý. Gợi ý:

• Chênh lệch lưu lượng giữa các miệng không vượt quá 15%
• Áp suất tĩnh đầu cuối duy trì ổn định từ 5–15 Pa

Nếu áp suất quá cao → gây ồn; quá thấp → dòng gió yếu, không khuếch tán hiệu quả.

Kiểm tra bằng công cụ đo và kiểm chứng thực địa

Sau cân chỉnh, thực hiện đo đạc lại lưu lượng – tốc độ – áp suất ở từng miệng. Ghi nhận kết quả trước/sau để so sánh. Có thể dùng camera nhiệt hoặc đo CO₂ tại các điểm khuất để đánh giá khả năng làm sạch không khí.

Bảo trì định kỳ và đánh giá lại hiệu quả sau 3–6 tháng

Miệng gió khuếch tán dễ bị bụi bám làm cản trở dòng khí. Định kỳ 3–6 tháng cần vệ sinh và hiệu chỉnh lại góc xả – van gió. Đồng thời đo lại hệ thống để đánh giá hiệu quả tối ưu còn duy trì hay không.

→ Nếu môi trường nhiều bụi hoặc dùng trong nhà máy, nên rút ngắn chu kỳ kiểm tra xuống 2 tháng.

Lỗi thường gặp khi tối ưu thông gió tự nhiên

Không ít kỹ sư gặp phải sai lầm kỹ thuật khi cố gắng cải tiến hệ thống thông gió tự nhiên mà không tuân thủ nguyên lý dòng khí. Dưới đây là những lỗi phổ biến và cách phòng tránh.

1. Chọn sai loại miệng gió khuếch tán

Dùng miệng gió 1 hướng trong phòng rộng → gió không lan đều. Miệng gió tròn đặt trong hành lang hẹp → gây rối loạn dòng khí, giảm hiệu quả khuếch tán.

2. Bố trí miệng gió sai vị trí

Lắp miệng gió quá gần tường hoặc vật cản khiến dòng khí bật lại, tạo vùng xoáy hoặc gió chết. Đặc biệt cần tránh đặt gần đèn âm trần hoặc tường nóng (nhiệt đối lưu sai lệch).

3. Không điều chỉnh van lưu lượng (VCD)

Nhiều hệ thống không có van chỉnh gió tại miệng, dẫn đến lưu lượng không cân bằng giữa các phòng. Điều này làm một số khu vực quá lạnh/gió mạnh, nơi khác thì không có gió.

4. Bỏ qua yếu tố áp suất gió ngoài trời

Thông gió tự nhiên phụ thuộc chênh lệch áp. Nếu không tính tới áp lực gió bên ngoài, hệ thống sẽ hoạt động kém hoặc phản tác dụng.

5. Không kiểm tra hiệu quả sau khi thay đổi

Việc chỉ “gắn vào là xong” khiến hệ thống không được kiểm tra hiệu năng thực tế. Thiếu số liệu đo đạc sau cải tiến là lỗ hổng lớn.

6. Lắp sai hướng miệng gió khuếch tán

Hướng miệng gió lệch trục không gian sử dụng hoặc xả gió vào vách → gây luồng gió không mong muốn, làm giảm cảm giác thông thoáng tự nhiên.

Cách kiểm tra hiệu quả thông gió sau khi tối ưu

Không ít hệ thống sau khi cải tiến vẫn không đạt kỳ vọng do thiếu bước đánh giá thực tế. Việc kiểm tra hiệu quả hệ thống thông gió tự nhiên không chỉ giúp xác định mức độ thành công, mà còn hỗ trợ phát hiện các khu vực cần tinh chỉnh thêm.

1. Đo lưu lượng và tốc độ gió sau tối ưu

Sử dụng thiết bị đo lưu lượng (Balometer hoặc Anemometer) để ghi nhận thông số tại từng miệng gió. So sánh với kết quả trước khi cải tiến:

• Tốc độ gió lý tưởng: 0.3 – 0.6 m/s tại vùng người ngồi
• Chênh lệch lưu lượng giữa các miệng: <15%
• Tổng lưu lượng đạt ≥ 90% thiết kế

Nếu có sự thay đổi lớn, nghĩa là hệ thống đã được cải thiện đáng kể.

2. Đánh giá cảm nhận người dùng thực tế

Thu thập phản hồi của người sử dụng trong khu vực được thông gió:

• Có còn cảm giác nóng/lạnh cục bộ không?
• Không khí có luân chuyển đều khắp không?
• Có hiện tượng ẩm, mùi tù hoặc thiếu oxy không?

Đây là chỉ báo thực tế hữu ích, đặc biệt trong môi trường không có thiết bị đo.

3. Đo chênh áp và áp suất tĩnh

Kiểm tra áp suất tại các điểm ra – vào của hệ thống, xác định chênh lệch để biết khả năng “hút đẩy” của không khí:

• Chênh áp tối ưu: 5 – 15 Pa giữa các vùng (tùy quy mô)
• Nếu áp suất quá thấp → dòng gió yếu
• Nếu áp suất cao → có thể gây ồn hoặc dòng xoáy

4. Kiểm tra độ đồng đều phân bố nhiệt

Sử dụng camera nhiệt hoặc cảm biến nhiệt độ để đo nhiệt độ tại các vùng khác nhau trong không gian. Nếu nhiệt độ đồng đều (<1.5°C chênh lệch giữa các điểm), chứng tỏ luồng khí lưu thông tốt.

Ví dụ: Sau khi lắp miệng gió 4 hướng chỉnh lưu lượng, khu văn phòng có sự chênh lệch nhiệt độ giảm từ 3.2°C xuống còn 0.9°C giữa các khu vực.

5. Kiểm tra mức CO₂ và nồng độ bụi mịn (nếu có)

Đây là chỉ báo gián tiếp cho chất lượng không khí – khi hệ thống thông gió làm việc tốt, nồng độ CO₂ nên <1000 ppm và PM2.5 thấp hơn 35 µg/m³.

Nên chọn loại miệng gió nào cho hiệu quả tối ưu?

Lựa chọn đúng loại miệng gió khuếch tán là yếu tố then chốt quyết định hiệu quả tổng thể của hệ thống thông gió tự nhiên. Mỗi loại miệng gió có đặc điểm thiết kế, hướng khuếch tán và hiệu suất hoạt động phù hợp với từng kiểu không gian, mục đích sử dụng và yêu cầu thẩm mỹ. Dưới đây là 5 loại phổ biến, cùng phân tích ưu – nhược điểm để lựa chọn hiệu quả nhất:

1. Miệng gió tròn khuếch tán (Round Diffuser)

• Phù hợp: Phòng nhỏ, trần cao, cần phân bố không khí đồng đều toàn diện
• Ưu điểm: Khuếch tán gió 360°, lan tỏa đều, không gây luồng gió mạnh cục bộ
• Lưu ý: Không lý tưởng cho hành lang hẹp hoặc không gian dài – dễ tạo vùng gió lệch

2. Miệng gió vuông 4 hướng

• Phù hợp: Văn phòng, showroom, lớp học – không gian hình vuông hoặc chữ nhật
• Ưu điểm: Dễ lắp đặt, hướng gió linh hoạt, phân bố đều khắp phòng
• Lưu ý: Hiệu quả tối ưu khi trần ≥ 2.8m; tránh lắp ở không gian quá hẹp gây thổi trực tiếp

3. Miệng gió khe dài (Linear Slot Diffuser)

• Phù hợp: Hành lang, lối đi dài, trần giật cấp – nơi cần luồng khí chạy dọc
• Ưu điểm: Tính thẩm mỹ cao, dễ ẩn trong thiết kế nội thất hiện đại
• Lưu ý: Việc bảo trì đòi hỏi nắp mở chuyên dụng; lắp sai góc dễ làm lệch hướng gió

4. Miệng gió có van chỉnh lưu lượng (Adjustable Diffuser)

• Phù hợp: Không gian yêu cầu điều tiết linh hoạt – như văn phòng chia ca, phòng đa năng
• Ưu điểm: Dễ điều chỉnh lưu lượng tại chỗ, không cần tháo gỡ
• Lưu ý: Giá cao hơn loại tiêu chuẩn; cần điều chỉnh định kỳ để tránh lệch áp

5. Miệng gió tích hợp lưới lọc bụi thô

• Phù hợp: Nhà kho, tầng hầm, không gian có bụi nhẹ hoặc ô nhiễm thấp
• Ưu điểm: Lọc bụi sơ cấp, bảo vệ chất lượng không khí đầu ra
• Lưu ý: Phải vệ sinh định kỳ để tránh giảm lưu lượng hoặc gây cản trở dòng khí

Lưu ý khi chọn loại miệng gió:

• Luôn kết hợp thiết kế miệng gió với hướng gió tự nhiên chủ đạo và đặc điểm cấu trúc không gian để đảm bảo dòng khí luân chuyển hiệu quả, tránh tạo vùng gió chết hoặc thổi ngược.
• Ưu tiên lựa chọn loại có chân viền kín, tỷ lệ khuếch tán rộng và chứng nhận đạt chuẩn ISO/ASHRAE để đảm bảo hiệu suất dài lâu, ổn định trong môi trường vận hành thực tế.

Tối ưu thông gió tự nhiên bằng miệng gió khuếch tán không chỉ cải thiện chất lượng không khí, mà còn nâng cao hiệu quả sử dụng năng lượng trong công trình. Với các bước hướng dẫn chi tiết, bạn hoàn toàn có thể tự kiểm tra và hiệu chỉnh hệ thống hiện có. Đây là bước tiến quan trọng để hướng tới công trình xanh và vận hành hiệu quả lâu dài.
